Statik & Planung für Hochregallager

11. Februar 2022

Die Fa. Assmont aus Liebenfels hat sich unter anderem auf die Fertigung von Hochregallagern spezialisiert. Für ein Projekt in Mohelnice / Tschechien hat sie das Team von Thomas Lorenz mit der statischen Berechnung und der Stahlbauplanung beauftragt.

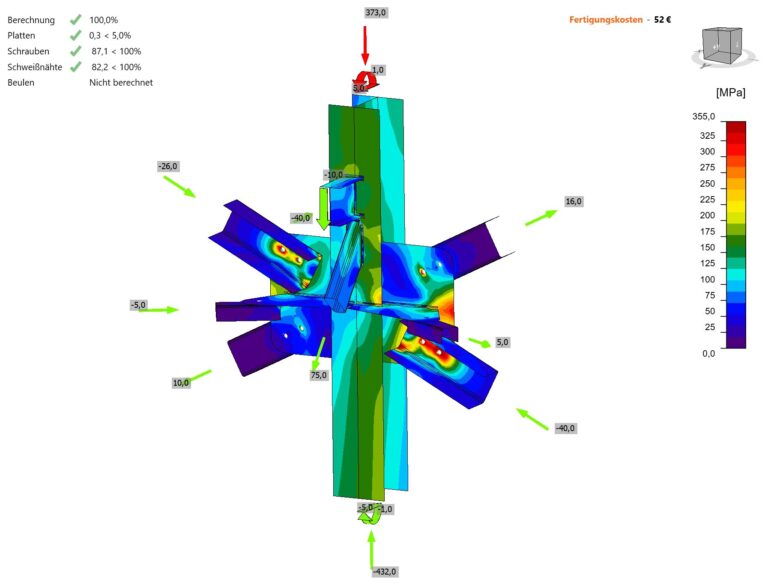

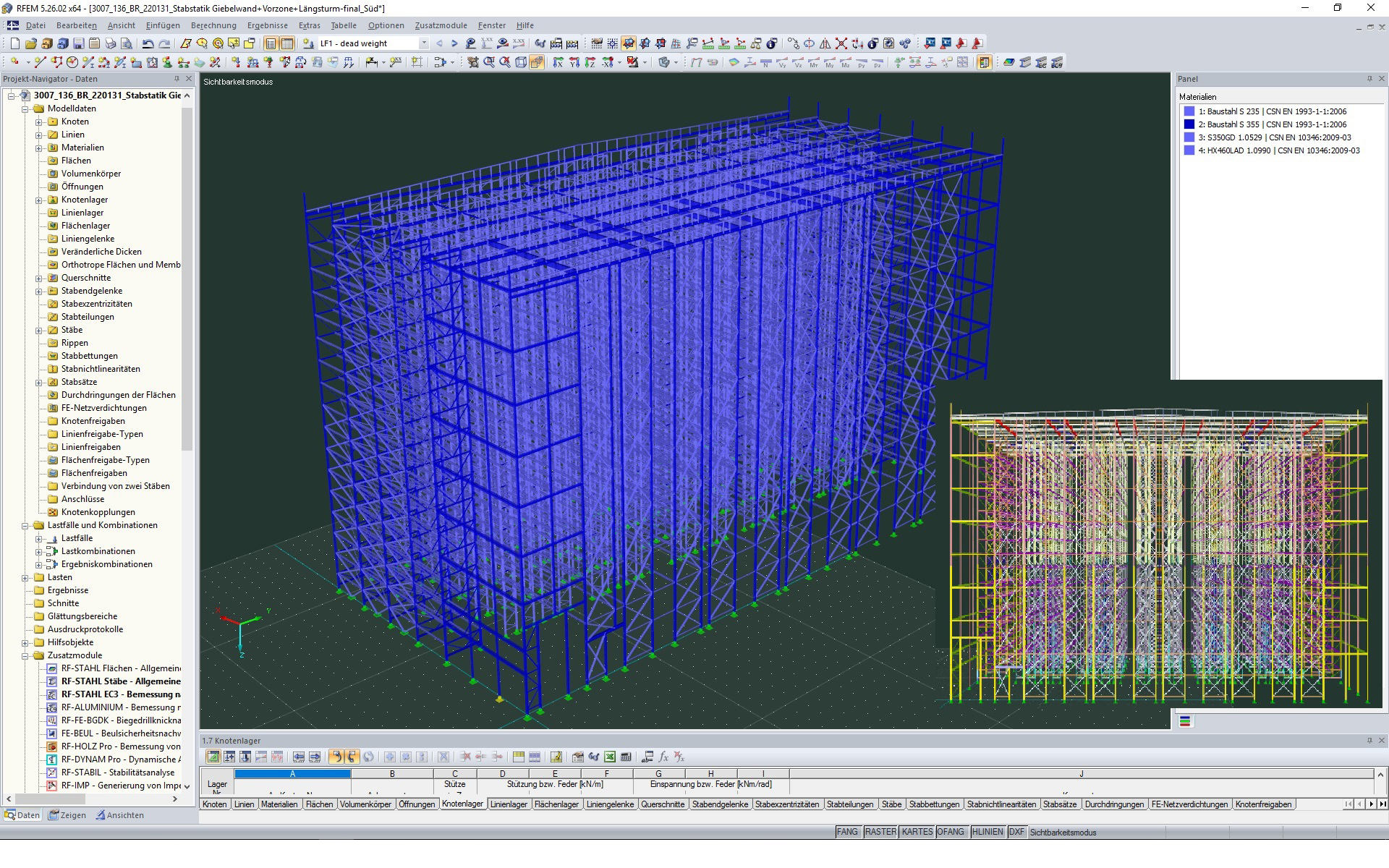

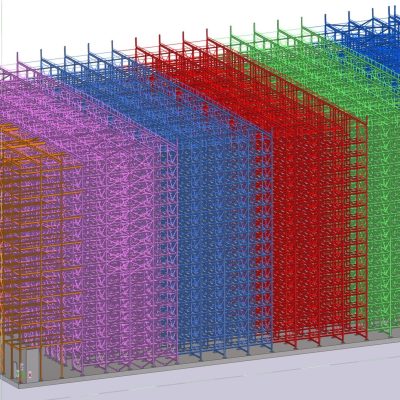

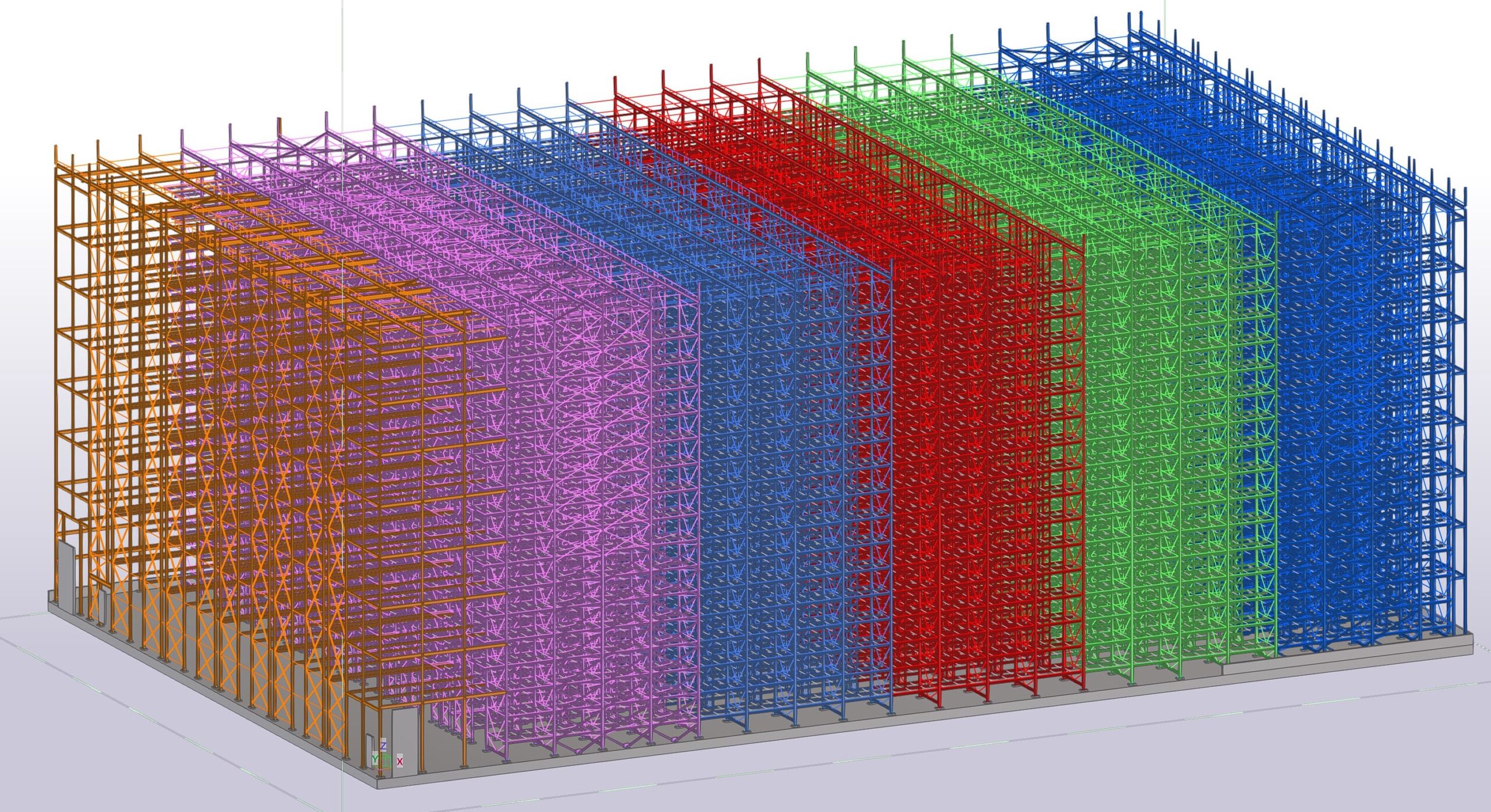

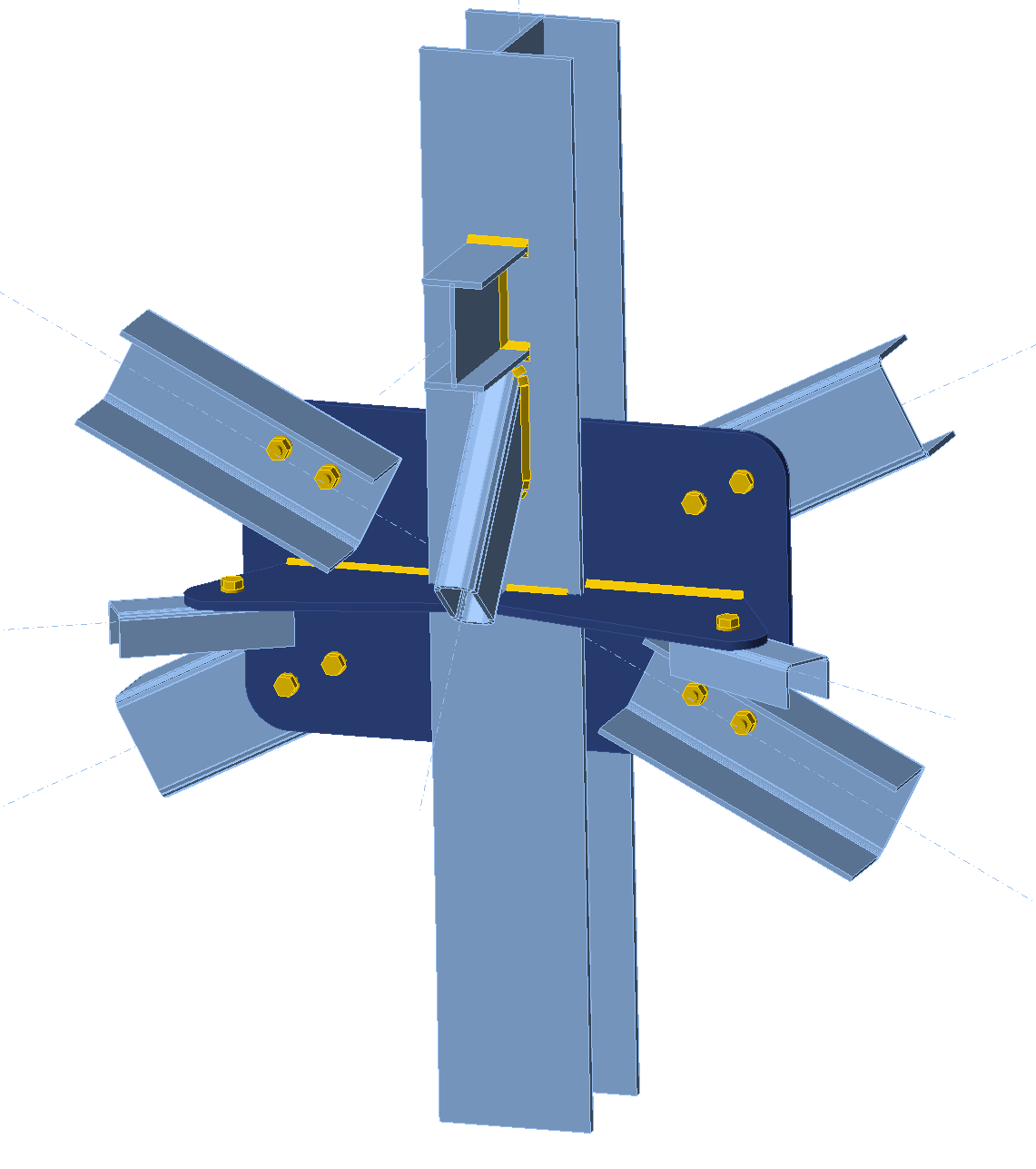

Das Lager besitzt Abmessungen von L/B/H = 70/45/30 m und ist in „Silobauweise“ konzipiert. Die Regalkonstruktion wird dabei mit Wand- und Dachpaneelen verkleidet und ist somit Lager- und Tragkonstruktion in einem. Das spart Zeit und Geld. Das rund 25.000 Stäbe umfassende Rechenmodell wurde mit RSTAB von Dlubal erstellt, die Stahlbaukonstruktion im Programm Tekla modelliert. Von dort werden die Knoten in das Programm IDEA StatiCa exportiert, bemessen, optimiert und in Tekla rückimportiert. Die Baugruppen-, Montage- und Einzelteilpläne werden dann aus dem Tekla-Modell abgeleitet. „Durch die Optimierung der Profilwandstärke der Palettenträger konnten gleich mehrere Tonnen Stahl eingespart werden“, so Gruppenleiter Gregor Schwarz. Alle Profile aneinander gereiht ergäbe fast die Strecke von Graz nach Liebenfels!
